在如题图5—2所示电力系统中 额定电压为110kV的双回输电线路 长度为100km 采用LGJ一15
在如题图5—2所示电力系统中，额定电压为110kV的双回输电线路，长度为100km，采用LGJ一150导线，其参数为：r=0．21Ω／km，x=0．416Ω／km，b=2．74×10-6S／km；变电所中装有两台三相110／11kV的变压器，其参数为：SN=15MVA，△P0=40．5kW，I0％=3．5，△Pk=128kW，Uk％=10．5。已知母线A的实际运行电压为116kV，负荷SLDB=30+j12MVA，SLDC=20+j15MVA。求母线C的电压。
请帮忙给出正确答案和分析，谢谢！
参考解答
473***105
2024-12-08 22:46:51

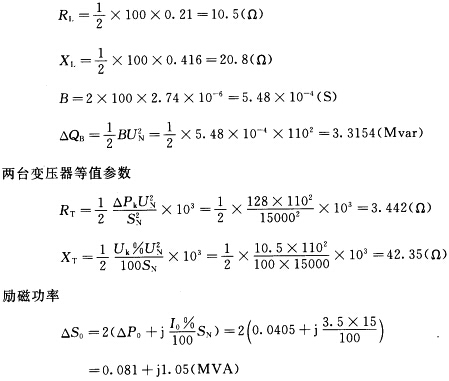

正确答案：(1)参数计算和绘制等值电路双回输电线路等值参数

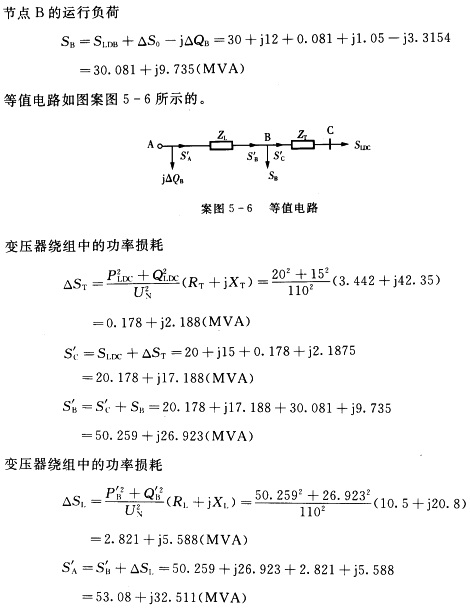

(2)功率计算

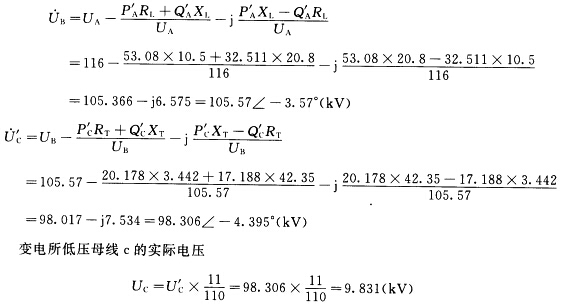

(3)计算各节点电压
(1)参数计算和绘制等值电路双回输电线路等值参数(2)功率计算(3)计算各节点电压
