已知某电力系统如图4—7所示 各元件参数如下。发电机G一1：SN=50MVA xd'=0．2 x2=

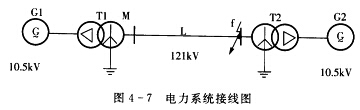

已知某电力系统如图4—7所示，各元件参数如下。发电机G一1：SN=50MVA，xd"=0．2，x2=0．24，E"=j1；发电机G一2：SN=25MVA，xd"=0．13，x2=0．16，E"=j1；变压器T一1：SN=60MVA，Uk％=10．5；变压器T一2：SN=31．5MVA，Uk％=10．5；线路L：长50km，x1=x2=0．4Ω／km，x0=3x1。T～2电抗均已知，当f点发生不对称故障(a相短路；bc两相短路；bc两相接地短路)时，试绘制画出复合网图，并用正序等效定则求短路点故障相短路电流。
请帮忙给出正确答案和分析，谢谢！
参考解答
456***105
2024-12-08 22:43:56

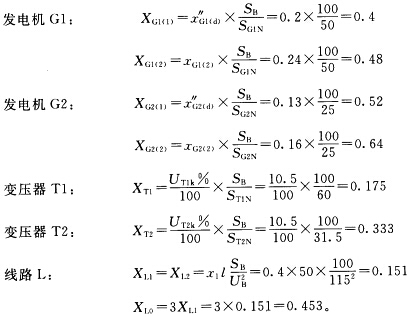

正确答案：(1)取SB=100MVAUB=Uav计算各元件电抗

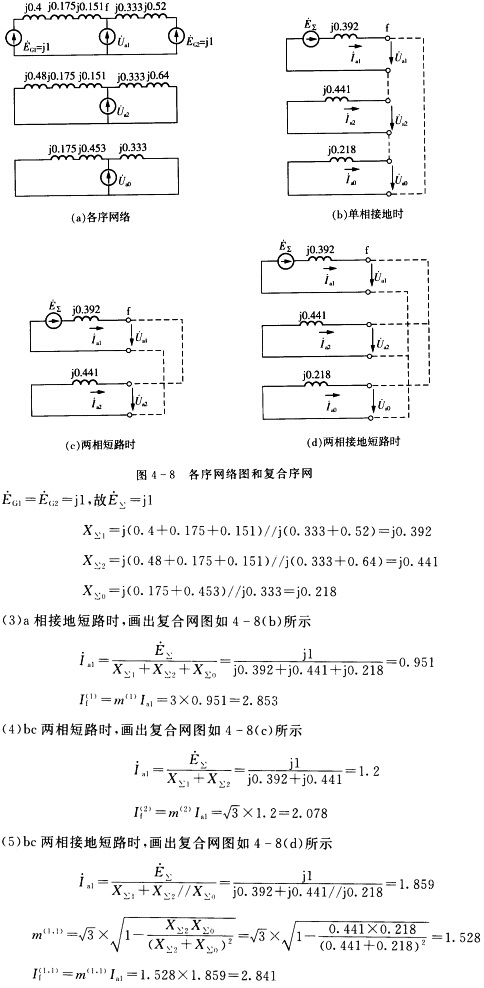

(2)以a相为基准相作各序网络图和复合序网图如图4—8所示
(1)取SB=100MVA,UB=Uav,计算各元件电抗(2)以a相为基准相作各序网络图和复合序网图,如图4—8所示
