在题图5—6所示电力系统中 参数如下 变压器T：SFT一40000／110 △P0=42kW I0％
在题图5—6所示电力系统中，参数如下，变压器T：SFT一40000／110，△P0=42kW，I0％=0．7，△Pk=200kW，Uk％=10．5；各段线路参数均为r=0．27Ω／km，x=0．4Ω／km，导纳不计；线路AC段、BC段、AB段长度分别为50km、50km、40km。已知负荷SLDB=25+j18MVA，SLDD=30+j20MVA；母线D额定电压为10kV。当C点的运行电压UC=108kV时，试求：(1)网络的功率分布及功率损耗；(2)A，B，D点的电压。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-08 22:52:13

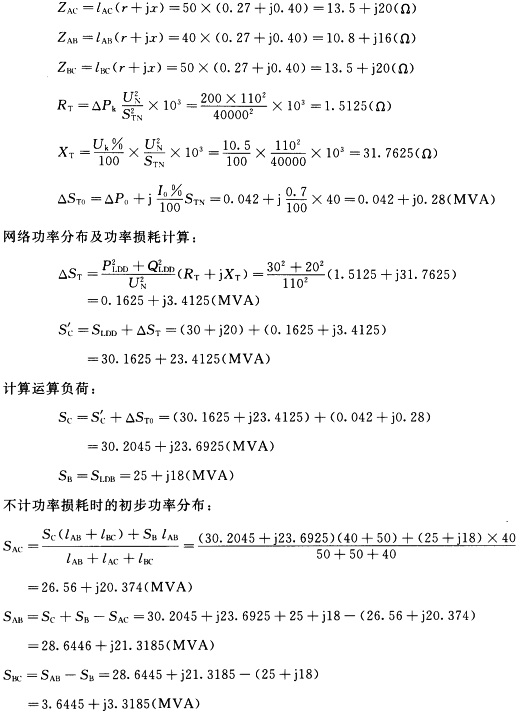

正确答案：参数计算

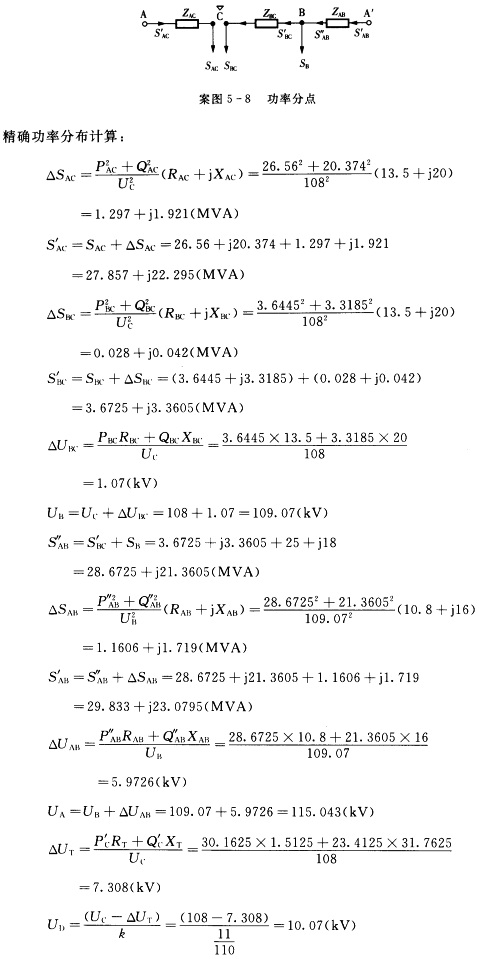

从计算结果可以看出有功功率和无功功率的分点均在节点C如案图5—8所示。
参数计算从计算结果可以看出,有功功率和无功功率的分点均在节点C,如案图5—8所示。
