输电系统如题图5—12(a)所示。已知负荷PLD=150MW，cosφ=0．85，线路首端电压UA=240kV；每回线路长250km，参数为r=0．08Ω／km，x=0．4Ω／km，b=2．8×10-6S／km；每台变压器的参数为SN=100MVA，△P0=450kW，I0％=3．5，△Pk=1000kw，Uk％=12．5。试分别计算：(1)输电线路首端功率；(2)线路末端B及变压器低侧C的电压。
请帮忙给出正确答案和分析，谢谢！
参考解答
473***105
2024-12-08 22:43:42

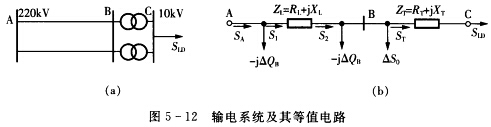

正确答案：等值电路如图5—12(b)所示。(1)参数计算双回路等值参数：
两台变压器等值参数：
(2)功率分布
S1=S2+△SL=(152．457+j85．546+6．31 4+j31．572)=158．771+j117．118(MVA)输电线路首端功率：SA=S1—j△QB=158．771+j117．118-j33．88=158．771+j83．238(MVA)(3)电压输电线路电压降落：
等值电路如图5—12(b)所示。(1)参数计算双回路等值参数：两台变压器等值参数：(2)功率分布S1=S2+△SL=(152．457+j85．546+6．314+j31．572)=158．771+j117．118(MVA)输电线路首端功率：SA=S1—j△QB=158．771+j117．118-j33．88=158．771+j83．238(MVA)(3)电压输电线路电压降落：
