已知图2．4．2(a) (b)所示放大电路中的输入信号vi为小信号正弦波 试分别定性画出它们的输出电

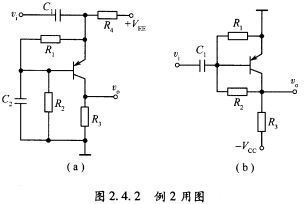

已知图2．4．2(a)、(b)所示放大电路中的输入信号vi为小信号正弦波，试分别定性画出它们的输出电压vo的波形。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***103
2024-11-24 04:36:31

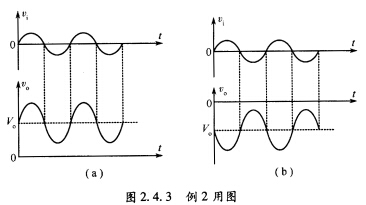

正确答案：对于电路(a)静态输出电压为正值且晶体管为共基极组态输出信号电压与输入信号电压同相故总输出电压为直流正电压与同相的输出信号两者叠加。波形如图2．4．3(a)所示。对于电路(b)静态输出电压为负值且晶体管为共射极组态输出信号电压与输入信号电压反相故总输出电压为直流负电压与反相后的输出信号电压叠加。波形如图2．4．3(b)所示。

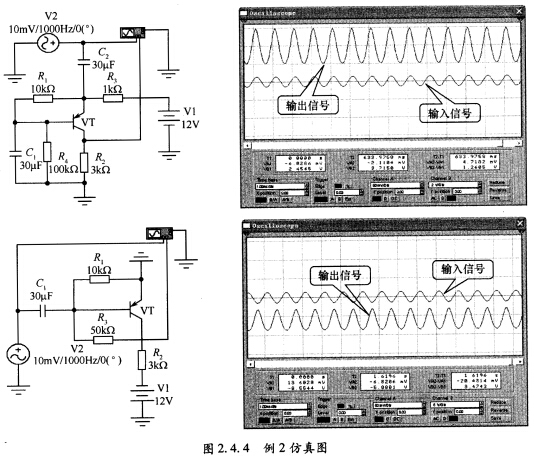

仿真结果如图2．4．4所示。图中输入信号的直流电平为零。
放大器中的电压和电流既有直流也有交流，交流在直流基础上工作，电路中各点的总电压或支路中的总电流(瞬时值)应是两者的叠加。对于本例中的两图，由于输出端为直接耦合，故输出电压既有直流分量又有交流分量。同时还要根据晶体管的组态确定输出信号是否反相。
