分析图5．4．9(a) (b)所示两个稳压电路 确定电路能否正常工作。已知稳压管VDZ1的参数Vz1

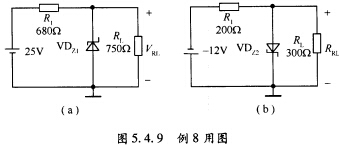

分析图5．4．9(a)、(b)所示两个稳压电路，确定电路能否正常工作。已知稳压管VDZ1的参数Vz1=12V，额定功耗Pz1=150mW，Iz1min=5mA；VDZ2的参数VZ2=6V，额定功耗PZ2=150mW，IZImin=5mA。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***103
2024-11-24 04:19:43
正确答案：在图5．4．9(a)所示电路中断开VDZ1可求得
V'RL＞VZ1且使VDZ1反偏于是有
由于IZ=3mA＜IZmin故图5．4．9(a)所示电路不能正常工作。将图5．4．9(b)所示电路中的VDZ2断开求得
｜VRL'｜＞VZ2且使VDZ2反偏于是有
由PZ2=150mW可得IZ2max=PZ2／VZ2=150／6=25(mA)由已知条件可知IZmin＜IZ2＜IZ2max故该电路可以正常工作。
先将电路中的稳压二极管断开，看断开处的电压是否大于稳压管的稳压值VZ，再根据已知参数和电路实际条件求出两个稳压管的未知参数Izmax和流过稳压管的实际工作电路IZ，看IZ是否大于Izmin和小于Izmax。根据分析结果判断稳压电路是否能正常工作。
