如题图E1—12所示电路中电容C=2uF 电压u(f)的波形如题图E1一l 2(b)所示。 (1)

大学本科已帮助：人时间:2024-12-05 20:38:57

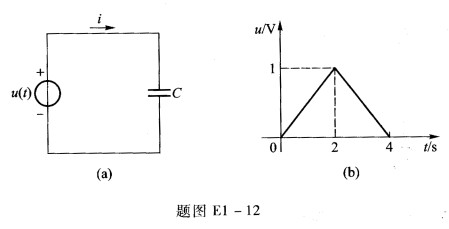

如题图E1—12所示电路中，电容C=2uF，电压u(f)的波形如题图E1一l 2(b)所示。 (1)试求流过电容的电流i(t)及电容的瞬时功率p(t)，并绘出波形图； (2)当t=1．5s时，电容是吸收功率还是发出功率?其值如何?

请帮忙给出正确答案和分析，谢谢！

463***105

2024-12-05 20:38:57



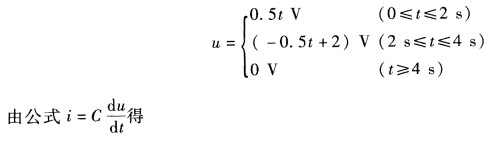

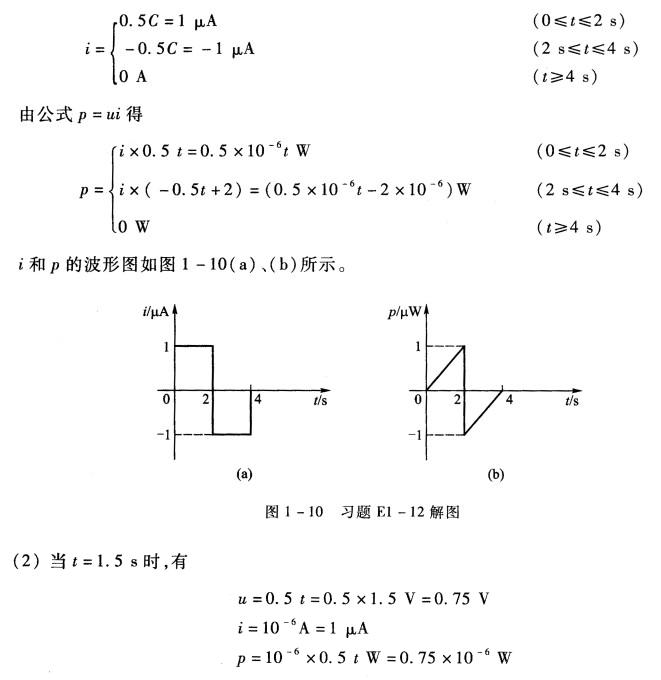

正确答案：(1)由图(b)得到u的表达式为电容上电压、电流的实际方向相同是吸收功率。
(1)由图(b)得到u的表达式为电容上电压、电流的实际方向相同,是吸收功率。
