图2—15(a)为一有源二端网络N 当以两个同样的N连接成图2—1 5(b)时 U1=4 V；连接成

大学本科已帮助：人时间:2024-12-05 20:23:12

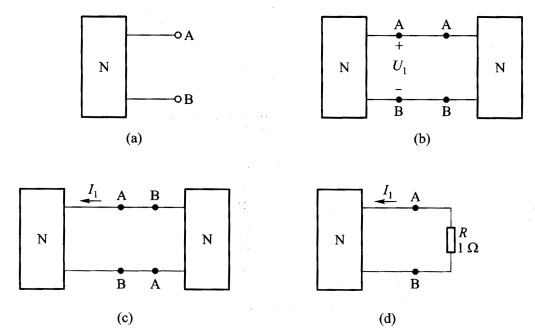

图2—15(a)为一有源二端网络N，当以两个同样的N连接成图2—1 5(b)时，U1=4 V；连接成图2—15(c)时，I1=-1A。试问当连接成图2一15(d)时，I1=?

请帮忙给出正确答案和分析，谢谢！

490***105

2024-12-05 20:23:12



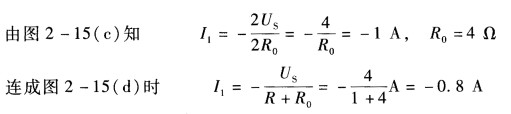

正确答案：把N用等效电压源表示如图2—15(e)所示。由图2—15(b)知 U_S=U₁=4V
把N用等效电压源表示,如图2—15(e)所示。由图2—15(b)知US=U1=4V
