电路如题图E1—20(a)所示已知：IS1=2 A IS2=4 A EI1=8 V EI2=5 V

大学本科已帮助：人时间:2024-12-05 20:13:36

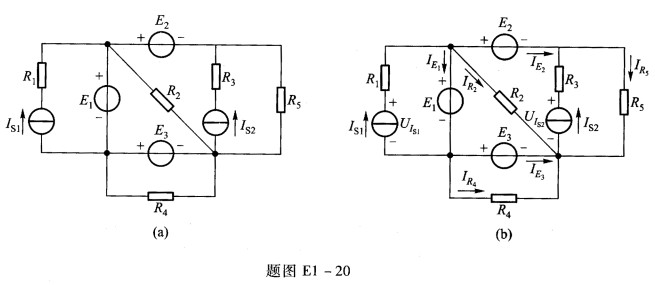

电路如题图E1—20(a)所示，已知：IS1=2 A，IS2=4 A，EI1=8 V，EI2=5 V，EI3=6 V，RI1=2Ω，RI2=4Ω，RI3=6Ω，RI4=8Ω，RI5=10Ω，求各电源的输出功率。

请帮忙给出正确答案和分析，谢谢！

406***105

2024-12-05 20:13:36



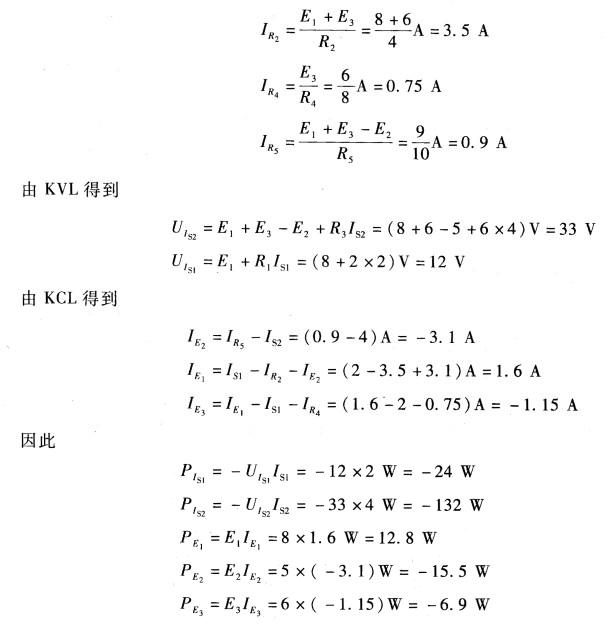

正确答案：设电流I_R₂、I_R₄、I_R₅、I_E₁、I_E₂、I_E₃、U_{I_S1}、U_{I_S2}参考方向如题图El一20(b)所示根据欧姆定律得
设电流IR2、IR4、IR5、IE1、IE2、IE3、UIS1、UIS2参考方向如题图El一20(b)所示,根据欧姆定律得
