求题图E1—13所示电路中的电流I。 请帮忙给出正确答案和分析 谢谢！

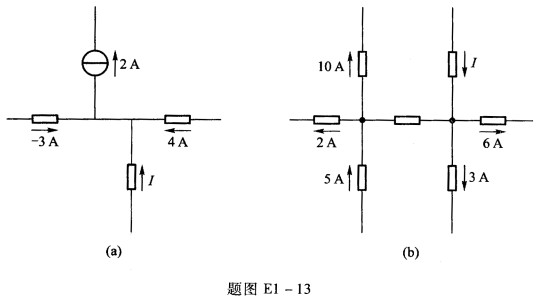

求题图E1—13所示电路中的电流I。
请帮忙给出正确答案和分析，谢谢！
参考解答
456***105
2024-12-05 20:07:51
正确答案：图(a)根据KCL可计算得到I=[2-4-(-3)A=1 A； 图(b)作一个包围图中元件的闭合曲面由推广的KCL得到 I=(6+2+3+10-5)A=16 A
图(a),根据KCL可计算得到I=[2-4-(-3)A=1A；图(b),作一个包围图中元件的闭合曲面,由推广的KCL得到I=(6+2+3+10-5)A=16A
