如图1．3．24所示电路 负载电阻RL可任意改变 问RL等于多大时其上获得最大功率 并求出该最大功率

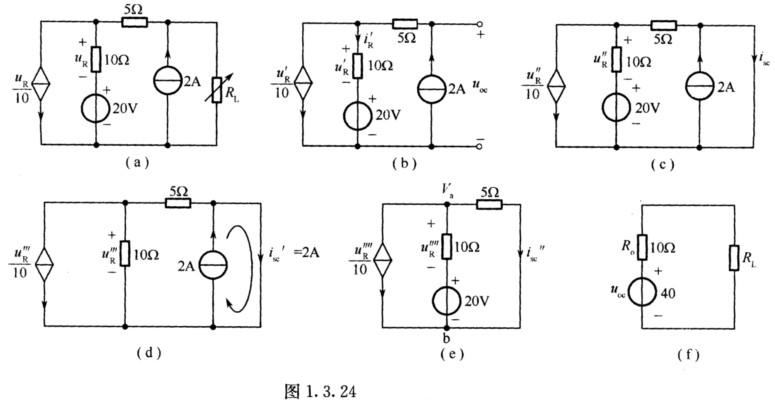

如图1．3．24所示电路，负载电阻RL可任意改变，问RL等于多大时其上获得最大功率，并求出该最大功率PLmax。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-05 19:44:47
正确答案：×
(1)由图(b)求开路电压uoc：uoc=5×2+u'R+20uR'=10i'RR=10(2-(u'R/10))=20-u'R所以u'R=10(V)于是uoc=10+20+10=40(V)(2)由图(c)求短路电流isc：求isc可采用叠加原理,如图(d)、(e)所示。由图(d)可知i'sc=2(A)
