有如图14．12所示的电路 f(t)为激励 uc(t)为响应。 (1)列写出以uc iL为变量的状态
有如图14．12所示的电路，f(t)为激励，uc(t)为响应。 (1)列写出以uc、iL为变量的状态方程。 (2)求网络函数H(s)，并画出其零极点图。 (3)若f(t)=ω(t) (单位阶跃激励)，iL(0-)＝0，UC(0-)=1 V。求全响应UC(t)。
请帮忙给出正确答案和分析，谢谢！
参考解答
456***105
2024-12-06 09:05:06

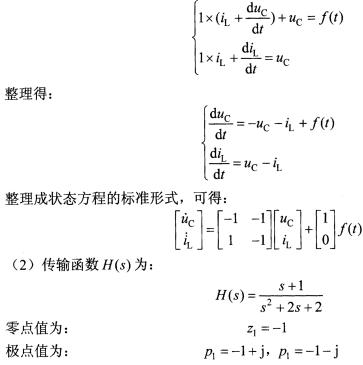

正确答案：分析题意可知该电路属于求二阶电路的全响应问题。 (1)根据图14．12所示电路利用电感电流与电压之间的关系、电容电压与电流之间的关系可得方程组如下：
零极点图如图14．13所示。(3)复频域电路模型如图14．14所示。
分析题意可知,该电路属于求二阶电路的全响应问题。(1)根据图14．12所示电路,利用电感电流与电压之间的关系、电容电压与电流之间的关系,可得方程组如下：零极点图如图14．13所示。(3)复频域电路模型如图14．14所示。
