(重庆大学2006年考研试题)如图14—47所示电路中已知Us1=21V us2(t)=8δ(t)

大学本科已帮助：人时间:2024-12-06 09:10:58

(重庆大学2006年考研试题)如图14—47所示电路中，已知Us1=21V，us2(t)=8δ(t)V，R1=11Ω，R2=10Ω，L=2H，C=0．1F，换路前电路已经工作了很长时间。用复频域分析法求换路后的电感电流iL(t)和电容电压uc(t)。

请帮忙给出正确答案和分析，谢谢！

413***105

2024-12-06 09:10:58



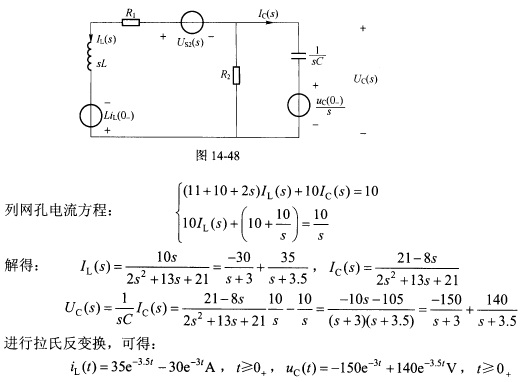

正确答案：i_L(0_-)=1Au_C(0_-)=一10V。作t＞0时的复频域电路如图14—48所示。
iL(0-)=1A,uC(0-)=一10V。作t＞0时的复频域电路如图14—48所示。
