(四川大学2005年考研试题)已知如图14—43所示RC电路中 C1=C2=2μF uC1(0+)=

大学本科已帮助：人时间:2024-12-06 09:03:15

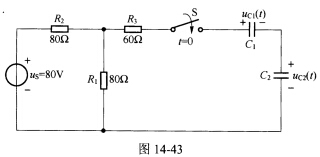

(四川大学2005年考研试题)已知如图14—43所示RC电路中，C1=C2=2μF，uC1(0+)=10V，uC2(0-)=20V，当t=0时，开关S闭合。试求t≥0时的uC2(t)。

请帮忙给出正确答案和分析，谢谢！

490***105

2024-12-06 09:03:15



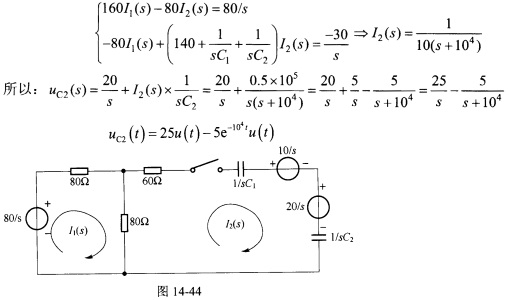

正确答案：将电路改为S域如图14-44所示列网孔方程可得：
将电路改为S域,如图14-44所示,列网孔方程,可得：
