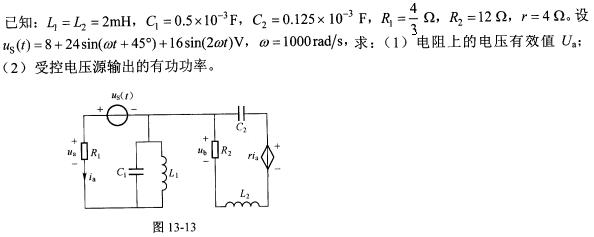

电路如图13—1 3所示 请帮忙给出正确答案和分析 谢谢！

正确答案：分析可知该电路的电压源U_s包含直流、基波和二次谐波3个电压成分。在计算电路时可以利用叠加原理分别计算在各个分量情况下所计算出的数值再求出3个分量之和即可。 当只有直流分量作用时U_s=8V。 直流分量计算电路如图13．14(a)所示其中电容相当于开路电感相当于通路电压、电流源保持不变。 利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL)则有： 根据以上计算可知L₂、C₂发生串联谐振其阻值相当于零其等效电路可进一步变为右边所示电路。 利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL)则有：
分析可知,该电路的电压源Us包含直流、基波和二次谐波3个电压成分。在计算电路时,可以利用叠加原理,分别计算在各个分量情况下所计算出的数值,再求出3个分量之和即可。当只有直流分量作用时,Us=8V。直流分量计算电路如图13．14(a)所示,其中电容相当于开路,电感相当于通路,电压、电流源保持不变。利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL),则有：根据以上计算可知,L2、C2发生串联谐振,其阻值相当于零,其等效电路可进一步变为右边所示电路。利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL),则有：
