电路如图4．59所示 其中r＝12Ω。分别计算RL为何值时 电压u等于5V和10V。 请帮忙给出正确
电路如图4．59所示，其中r＝12Ω。分别计算RL为何值时，电压u等于5V和10V。
请帮忙给出正确答案和分析，谢谢！
参考解答
432***105
2024-12-07 08:40:34
正确答案：此题有两种求解方法分别如下：解法一：利用戴维南定理求解具体如下如图4-60所示：

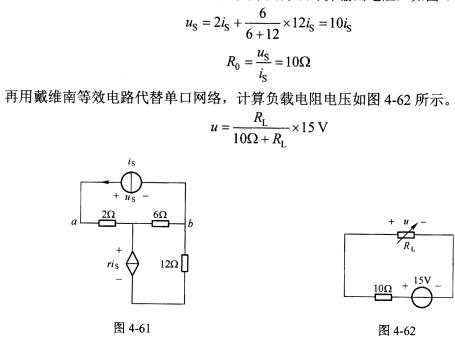

再利用外加电流源计算端口电压电流关系的方法计算输出电阻如图4—61所示。

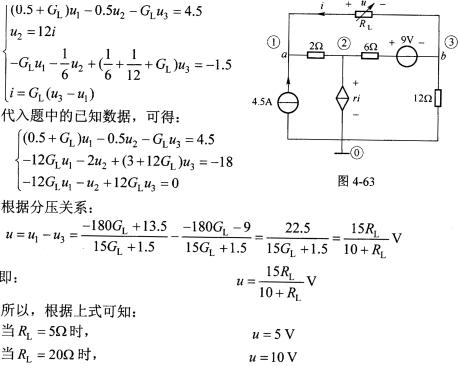

因此根据上式可知：当RL=5Ω时u=5 V；当RL=20Ω时u=I0 V。解法二：用节点分析法求解具体如图4．63所示。可列出节点电压方程如下：
此题有两种求解方法,分别如下：解法一：利用戴维南定理求解,具体如下,如图4-60所示：再利用外加电流源计算端口电压电流关系的方法计算输出电阻,如图4—61所示。因此,根据上式可知：当RL=5Ω时,u=5V；当RL=20Ω时,u=I0V。解法二：用节点分析法求解,具体如图4．63所示。可列出节点电压方程如下：
