如图4—10(a) 图4—10(b)中的网络NR相同 且仅由电阻组成。请根据已给出的数据求图4—10

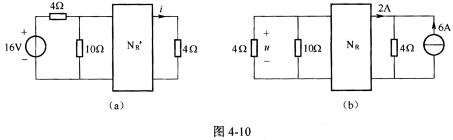

如图4—10(a)、图4—10(b)中的网络NR相同，且仅由电阻组成。请根据已给出的数据求图4—10(b)中的电压u。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***105
2024-12-07 08:43:43

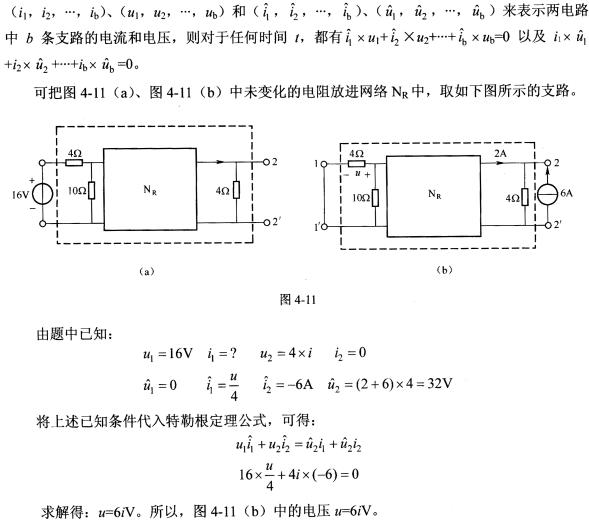

正确答案：根据特勒根定理可知如果有两个具有n个节点和b条支路的电路它们具有相同的图但分别由内容不同的支路构成。假设各支路电流和电压都取关联参考方向并分别用
根据特勒根定理可知,如果有两个具有n个节点和b条支路的电路,它们具有相同的图,但分别由内容不同的支路构成。假设各支路电流和电压都取关联参考方向,并分别用
