如图4．8所示的电路 NB是不含独立源的线性电阻电路 其中电阻R1可变。 已知： 当us=12V R
如图4．8所示的电路，NB是不含独立源的线性电阻电路，其中电阻R1可变。 已知： 当us=12V，R1=0时，i1=5A，iR=4A；当us=18V，R1=∞时，u1=5A，iR=1A。求当us=6V，R1=3Ω时的iR。
请帮忙给出正确答案和分析，谢谢！
参考解答
473***105
2024-12-07 08:33:25

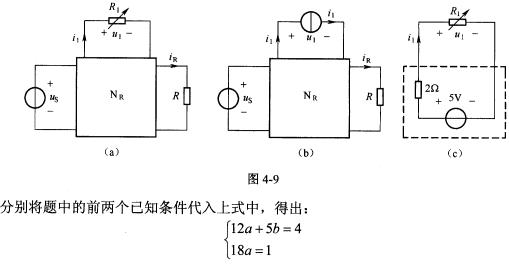

正确答案：利用题中的已知条件分析求解本题需要采取以下几个步骤： (1)根据替代定理用独立电流源i1替代R1支路如图4—9(a)所示。当R1变化时i1也变化；R1开路(R1=∞)相当于i1=0。 (2)利用线性性质——齐次定理和叠加定理从图4．9(b)所示的电路看这时电路有us和i1两个独立电压源因此可设iR＝aus+bi1。

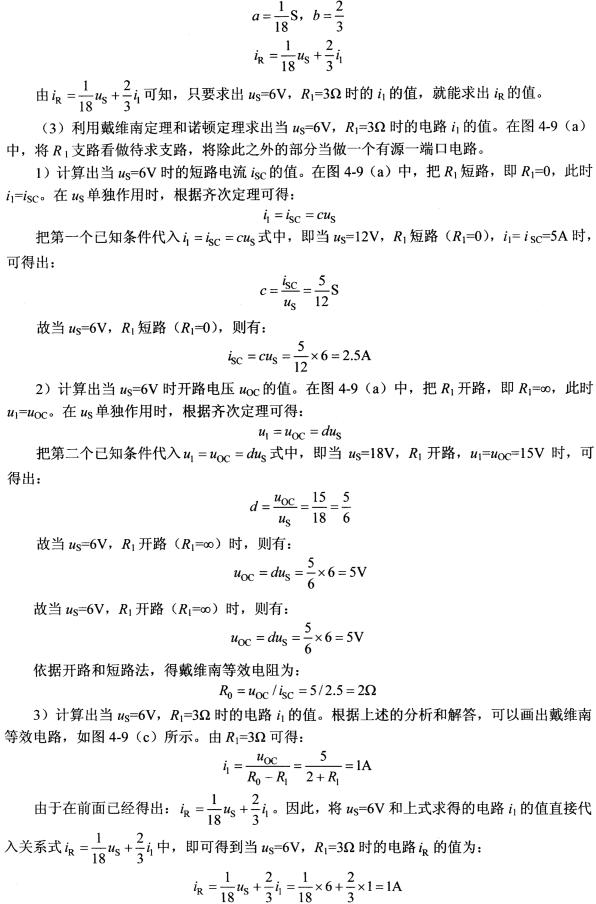

解方程组得：
利用题中的已知条件分析,求解本题需要采取以下几个步骤：(1)根据替代定理用独立电流源i1替代R1支路,如图4—9(a)所示。当R1变化时,i1也变化；R1开路(R1=∞),相当于i1=0。(2)利用线性性质——齐次定理和叠加定理,从图4．9(b)所示的电路看,这时电路有us和i1两个独立电压源,因此可设iR＝aus+bi1。解方程组得：
