(东北电力大学2009年考研试题)如图7一106所示的电路 在开关S断开前电路处于稳定状态 如若在t
(东北电力大学2009年考研试题)如图7一106所示的电路，在开关S断开前电路处于稳定状态，如若在t=0时开关S断开，试求开关S断开后的电流响应i(t)。
请帮忙给出正确答案和分析，谢谢！
参考解答
432***105
2024-12-07 08:19:41

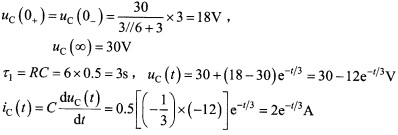

正确答案：开关S断开后是两个一阶电路因此可以按照三要素法分别计算。(1)RC电路部分：
(2)RL电路部分：
因此所求的电流相应为：i(t)=iC(t)+iL(t)=2e-t/3+5一e-t/3A t≥0
开关S断开后,是两个一阶电路,因此可以按照三要素法分别计算。(1)RC电路部分：(2)RL电路部分：因此,所求的电流相应为：i(t)=iC(t)+iL(t)=2e-t/3+5一e-t/3At≥0
