图4．78(a) (b)分别为直流电阻电路N1 N1 元件参数如图4．78所示。 (1)试求出N1

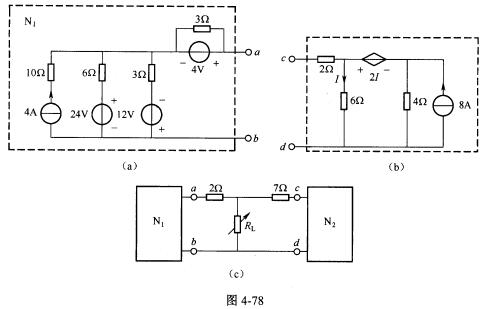

图4．78(a)、(b)分别为直流电阻电路N1、N1，元件参数如图4．78所示。 (1)试求出N1、N2的最简单电路。 (2)若将N1、N2连成图4—78(c)所示的电路，问RL为何值时消耗的功率最大，此时最大功率为何值。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-07 08:04:05

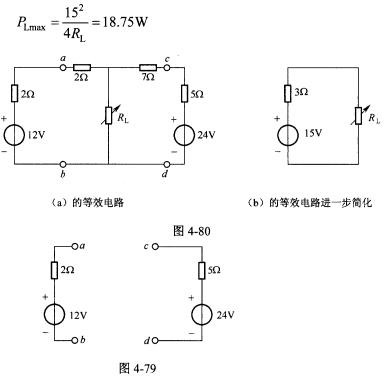

正确答案：根据题意要求要求出N1、N2的最简单电路也就是要求出N1、N2的等效电路图4．78(a)和图4—78(b)的戴维南等效电路如图4-79所示。 图4．78(c)可等效并进一步化简如图4-80所示： 根据最大功率传输定理可得当R=3Q时可获得最大功率其最大功率为：
根据题意要求,要求出N1、N2的最简单电路,也就是要求出N1、N2的等效电路,图4．78(a)和图4—78(b)的戴维南等效电路如图4-79所示。图4．78(c)可等效并进一步化简如图4-80所示：根据最大功率传输定理可得,当R=3Q时可获得最大功率,其最大功率为：
