电路及参数如图4—76所示 求R为何值时可以获得最大功率?最大功率是多少? 请帮忙给出正确答案和分析
电路及参数如图4—76所示,求R为何值时可以获得最大功率?最大功率是多少?
请帮忙给出正确答案和分析,谢谢!
参考解答

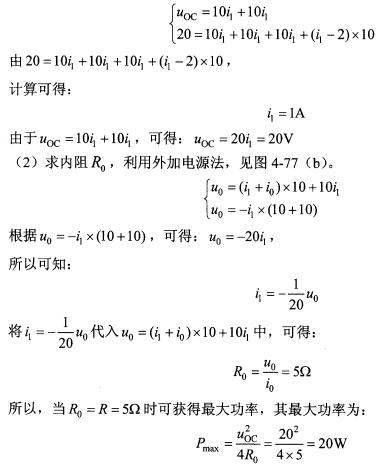

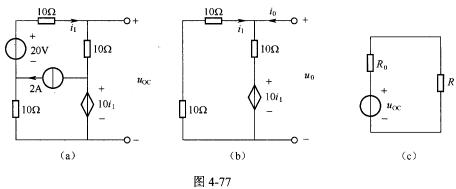

正确答案:根据戴维南定理从R两端看进去其等效电路如图4.77(c)所示。解此题需要分两个步骤分别求出开路电压和内阻。
根据戴维南定理,从R两端看进去,其等效电路如图4.77(c)所示。解此题需要分两个步骤分别求出开路电压和内阻。
