改变电位器滑动端使电压表读数最小且其读数为30V时 R1=8Ω R2=12Ω。 (1)试定性画出各电

大学本科已帮助：人时间:2024-12-07 11:46:05

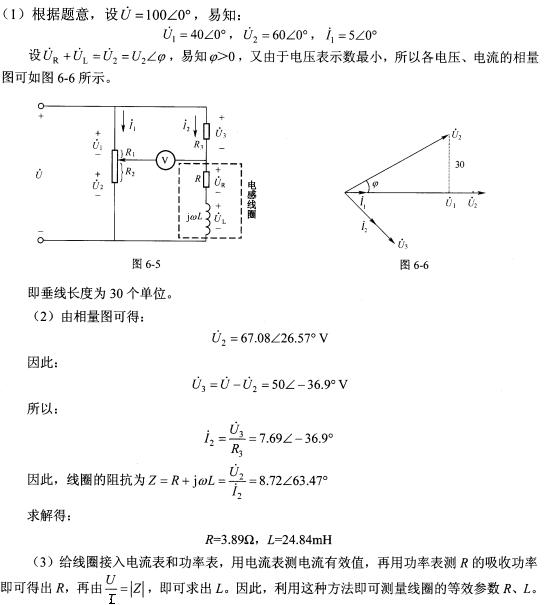

改变电位器滑动端使电压表读数最小且其读数为30V时，R1=8Ω，R2=12Ω。 (1)试定性画出各电压、电流的相量图。 (2)求线圈的等效参数R、L。 (3)试再给出一种测量线圈等效参数R、L的方法。
请帮忙给出正确答案和分析，谢谢！

420***105

2024-12-07 11:46:05



正确答案：
