图7—7所示的电路 uc(O-)=0 iL(0-)=0。 (1)试列出该电路以uc为电路变量的微分方
图7—7所示的电路，uc(O-)=0，iL(0-)=0。 (1)试列出该电路以uc为电路变量的微分方程。 (2)判断该电路过渡过程的性质。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***105
2024-12-07 12:05:02

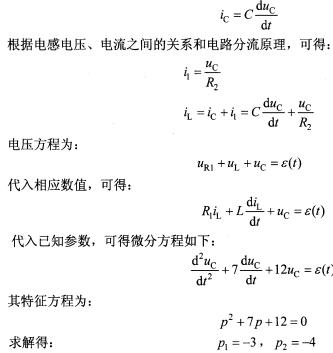

正确答案：该题是考查二阶电路微分方程的列写及对过渡过程性质的判断电流iL、ic、i1已在题图中标出。 根据电容电压、电流之间的关系有：
由于解得的特征方程的p1、p2是两个不相等的负实根所以过渡过程为过阻尼状态具有非振荡性质。
该题是考查二阶电路微分方程的列写及对过渡过程性质的判断,电流iL、ic、i1已在题图中标出。根据电容电压、电流之间的关系,有：由于解得的特征方程的p1、p2是两个不相等的负实根,所以过渡过程为过阻尼状态,具有非振荡性质。
