参考解答
406***105
2024-12-06 21:55:13

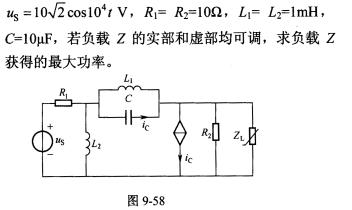

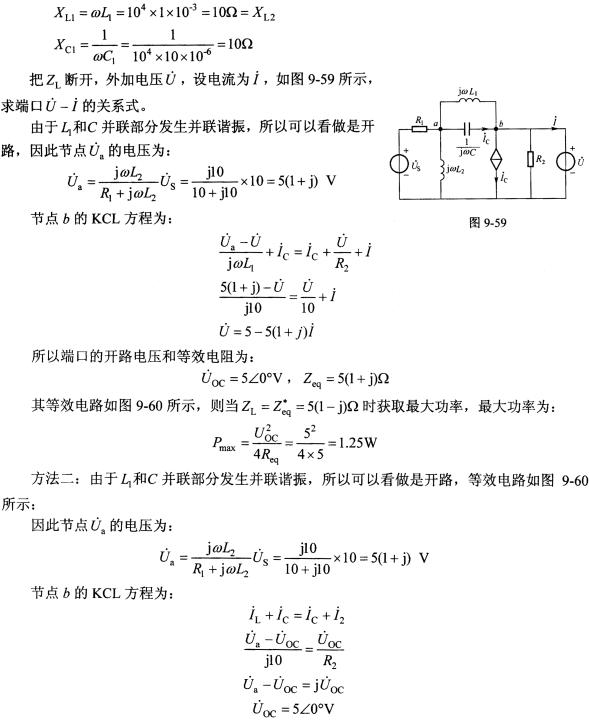

正确答案：本题有两种求解方法。方法一：画出电路的相量模型其中

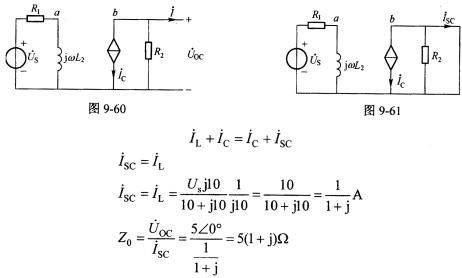

求等效电阻：(1)开路电压短路电流法。等效电路如图9—61所示。

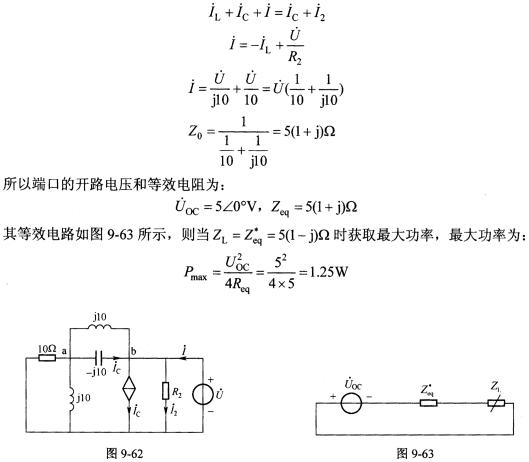

(2)外加电源法等效电路如图9．62所示。
本题有两种求解方法。方法一：画出电路的相量模型,其中求等效电阻：(1)开路电压短路电流法。等效电路如图9—61所示。(2)外加电源法,等效电路如图9．62所示。
