图8．25所示电路中已知电压表的读数为30V 求： (1)电源电压Us。 (2)与电压源相接的单口

大学本科已帮助：人时间:2024-12-07 03:15:57

图8．25所示电路中，已知电压表的读数为30V，求： (1)电源电压Us。 (2)与电压源相接的单口网络的无功功率及吸收的有功功率。

请帮忙给出正确答案和分析，谢谢！

4j8***105

2024-12-07 03:15:57



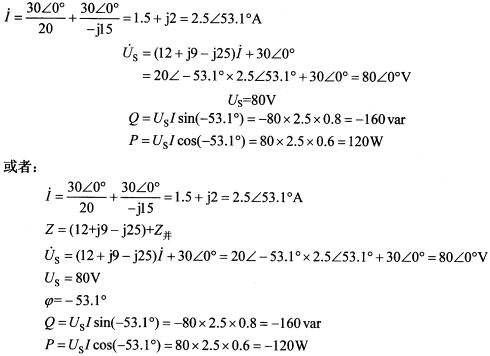

正确答案：设并联部分的电压为30∠0°V则总电流、总电压分别为：
设并联部分的电压为30∠0°V,则总电流、总电压分别为：
