图7．35所示电路 uc(0-)=2V 求响应uc(t) 并画出其波形。 请帮忙给出正确答案和分析
图7．35所示电路，uc(0-)=2V，求响应uc(t)，并画出其波形。
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***105
2024-12-06 23:02:46

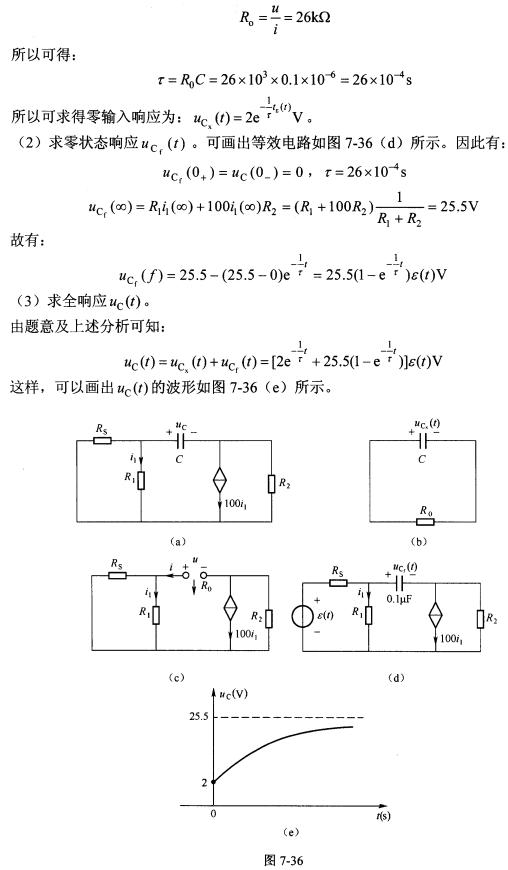

正确答案：根据题中已知条件可知由于uc(0-)=2V≠O因此可以判断所求的uC(t)应为全响应。可采用零状态零输入法求得uC(t)。具体可分为如下3个步骤进行求解： (1)求零输入响应uC(t)。电路如图7?36(a)所示该图又进～步可等效为图7．36(b)所示的电路其中R0为图7．36(c)所示电路中端口的输入电阻因此有：
根据题中已知条件可知,由于uc(0-)=2V≠O,因此可以判断所求的uC(t)应为全响应。可采用零状态零输入法求得uC(t)。具体可分为如下3个步骤进行求解：(1)求零输入响应uC(t)。电路如图7?36(a)所示,该图又进～步可等效为图7．36(b)所示的电路,其中R0为图7．36(c)所示电路中端口的输入电阻,因此有：
