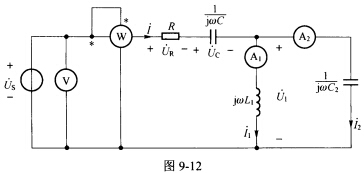

(武汉大学2007年考研试题)如图9—12所示电路 已知 R=1Ω ω=104rad／s 电压表的读
(武汉大学2007年考研试题)如图9—12所示电路，已知
，R=1Ω，ω=104rad／s，电压表的读数为10V，电流表A1的读数为30A。求图中电流表A2、功率表W的读数和电路从电源端看进去的输入阻抗Zin。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-06 22:48:54
正确答案：
则：
由于
所以
即电流表A2读数为20A。由于
反相故I=10A。由于
所以电路产生串联谐振则P=I2R=100W即功率表W的读数为100W。从电源端看进去的输入阻抗为：Zin=R=1Ω
,则：由于,所以,即电流表A2读数为20A。由于反相,故I=10A。由于所以电路产生串联谐振,则P=I2R=100W,即功率表W的读数为100W。从电源端看进去的输入阻抗为：Zin=R=1Ω
