图9．67(a)所示电路的谐振电路曲线如图9-67(b)所示求谐振频率ω0 品质因数Q 以及谐振时

大学本科已帮助：人时间:2024-12-06 22:44:15

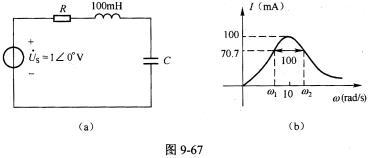

图9．67(a)所示电路的谐振电路曲线如图9-67(b)所示，求谐振频率ω0、品质因数Q，以及谐振时电容上的电压UC0。

请帮忙给出正确答案和分析，谢谢！

420***105

2024-12-06 22:44:15



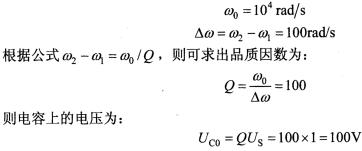

正确答案：根据串联谐振电路发生谐振时的特点电容的容抗和电感的感抗相互抵消电路变为纯电阻电路此时电路中电流的有效值达到峰值由图可知：
根据串联谐振电路发生谐振时的特点,电容的容抗和电感的感抗相互抵消,电路变为纯电阻电路,此时电路中电流的有效值达到峰值,由图可知：

求图9-34所示电路的谐振角频率‰和谐振时的入端阻抗Z。请帮忙给出正确答案和分析谢谢！

求图9-34所示电路的谐振角频率‰和谐振时的入端阻抗Z。请帮忙给出正确答案和分析，谢谢！
图7．22(a)所示电路中设L=0．5R2C 问电路处于欠阻尼临界还是过阻尼状态?(2)如将图7

图7．22(a)所示电路中，设L=0．5R2C，问电路处于欠阻尼、临界还是过阻尼状态?(2)如将图7．22(a)中的a、b分别与图7．22(b)中的c、d相连，问电路处于欠阻尼
在图9-53所示电路中请帮忙给出正确答案和分析谢谢！

在图9-53所示电路中，请帮忙给出正确答案和分析，谢谢！
电路如图7-25所示 R1=R2=1Ω gm=2S L=1H Us=6 V t＝0时开关S闭合求电

电路如图7-25所示，R1=R2=1Ω，gm=2S，L=1H，Us=6 V，t＝0时开关S闭合，求电路iL(t)和受控源gmU1。请帮忙给出正确答案和分析，谢谢！
(南京航空航天大学2006年考研试题)如图9-100所示某感性负载两端施加f=50Hz U=100V

(南京航空航天大学2006年考研试题)如图9-100所示某感性负载两端施加f=50Hz，U=100V的正弦电压。已知其有功功率P=6W，无功功率Q=8Var，欲使电路的功率因数

求图9-34所示电路的谐振角频率‰和谐振时的入端阻抗Z。请帮忙给出正确答案和分析谢谢！
