简单系统如题图4—4所示。已知元件参数如下。发电机：SN=60MVA xd'=0．16 x2=0．1
简单系统如题图4—4所示。已知元件参数如下。发电机：SN=60MVA，xd"=0．16，x2=0．19，E=1．0；变压器：SN=60MVA，Uk％=10．5。试绘制在f点分别发生单相接地、两相短路、两相短路接地时复合序网图，并计算在f点分别发生单相接地、两相短路、两相短路接地和三相短路时，短路点短路电流的有名值。
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***105
2024-12-09 04:09:42
正确答案：

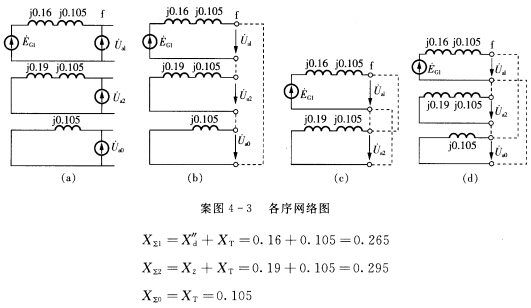

以a相为基准相作各序网络图如案图4—3(a)所示；a相接地短路时复合网图如案图4—3(b)所示；b c两相短路时复合网图如案图4—3(c)所示．b c两相接地短路时复合网图如案图4—3(d)所示。

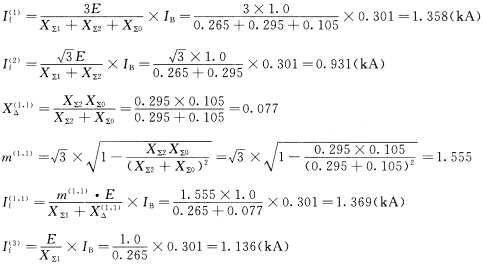

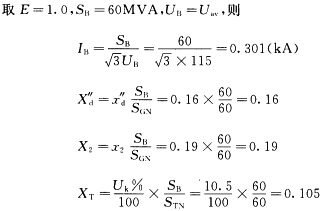

根据正序等效定则
以a相为基准相作各序网络图,如案图4—3(a)所示；a相接地短路时,复合网图如案图4—3(b)所示；bc两相短路时,复合网图如案图4—3(c)所示．bc两相接地短路时,复合网图如案图4—3(d)所示。根据正序等效定则
