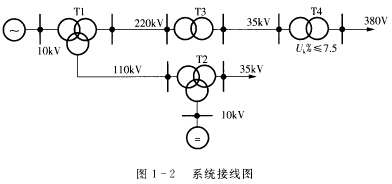

如图1—2所示电力系统 线路额定电压已知 试求发电机 变压器的额定电压。 请帮忙给出正确答案和分析

正确答案：×
(1)发电机的额定电压为10．5kV。为了便于标记,将变压器的各侧绕组按其电压级别从高到低依次标号1、2和3。(2)升压变压器T1低压侧直接与发电机相联,取U3N=10．5kV；中、高压侧分别与110kV、220kV线路相连,比同电压级网络的额定电压高10％,取U1N=242kV,U2N=121kV。(3)降压变压器T2高压侧相当于用电设备,等于同电压级网络的额定电压,取U1N=110kV；中压侧与35kV线路相连,比同电压级网络的额定电压高10％,取U2N=38．5kV；低压侧直接与同步调相机相联,取U3N=10．5kV。(4)同理,降压变压器T3：U。＼一220kV和U2N=38．5kV。(5)降压变压器T4高压侧相当于用电设备,等于同电压级网络的额定电压,取U1N=35kV；低压侧相当于电源,与0．38kV线路相连,又因T4的Uk％≤7．5,可以不计其变压器的电压损耗．所以,比同电压级网络的额定电压高5％,则U2N=(1+5％)×0．38=0．399kV,即取U2N=0．4kV(注意：这里若直接取U2N=0．399kV,这不符合实际规定)。
