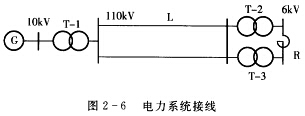

系统接线如图2—6所示 已知各元件参数如下。发电机G：SGN=30MVA UGN=10．5kV xG
系统接线如图2—6所示，已知各元件参数如下。发电机G：SGN=30MVA，UGN=10．5kV，xG％=27；变压器T1：ST1N=31．5MVA，kT1=10．5／121，UT1K％=10．5；变压器T2、T3：ST2N=ST3N=15MVA，kT2=kT3=110／6．6，UT2k％=UT3k％=10．5；线路L：长度l=100km，每公里电抗x=0．4Ω／km；电抗器R：URN=6kV，IRN=1．5kA，xR％=6。试绘制等值电路图，并分别用两种方法计算各元件电抗的标幺值：
(1)精确计算法(按变压器实际变比计算)； (2)近似计算法(基准电压取平均额定电压)。
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***105
2024-12-09 03:52:47
正确答案：等值电路如图2—7所示。

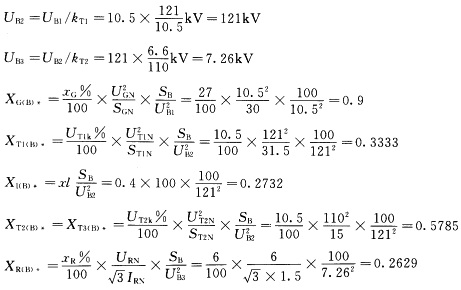

(1)精确计算法 取全系统的基准功率SB=100MVA选10kV电网的基准电压UB1=10．5kV为了使标幺参数的等值电路中不出现串联的理想变压器选取相邻段的基准电压比等于变压器实际变比则有

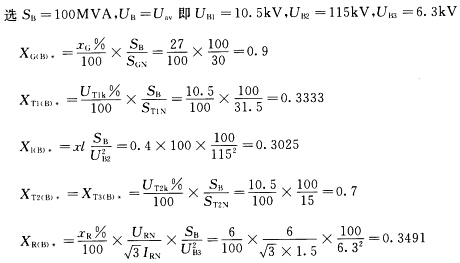

(2)近似计算法
等值电路如图2—7所示。(1)精确计算法取全系统的基准功率SB=100MVA,选10kV电网的基准电压UB1=10．5kV,为了使标幺参数的等值电路中不出现串联的理想变压器,选取相邻段的基准电压比等于变压器实际变比,则有(2)近似计算法
