按题目要求完成下列作图题．（1）画出图1中拉力F的力臂 并用字母L表示．（2）图2表示了光线通过透镜

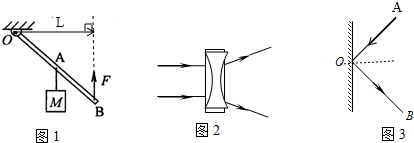

按题目要求完成下列作图题． （1）画出图1中拉力F的力臂，并用字母L表示． （2）图2表示了光线通过透镜前后的方向，在方框中画出适当类型的透镜． （3）在图3中，根据光的反射定律画出反射光线OB的入射光线．

参考解答

4j8***107

2024-12-21 16:06:06



（1）延长拉力F的作用线，过支点O作F作用线的垂线段，即力臂L，如图所示： （2）折射光线比起入射光线更加远离主光轴，所以该透镜对光线有发散作用，因此填凹透镜． （3）根据光的反射定律，首先通过入射点O做垂直于镜面的法线，做反射光线使反射角等于入射角．如图：
