按要求作图：（1）请在图甲中画出松手后铁锁运动到A位置时的受力示意力（不计空气阻力）（2）一束光斜射

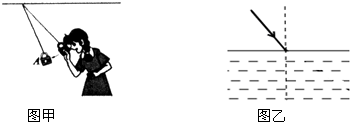

按要求作图： （1）请在图甲中画出松手后铁锁运动到A位置时的受力示意力（不计空气阻力） （2）一束光斜射到水面上，请在图乙中画出反射光线及折射光线的大致光路．

参考解答

463***107

2024-12-21 15:54:59



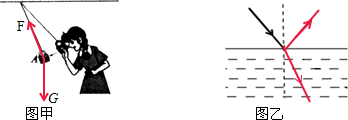

（1）铁锁受到重力的作用，作用点在它的重心上，方向竖直向下；还受到细线拉力的作用，方向沿细线向上，如图所示： （2）已画出法线，在空气中法线右侧斜向上作出反射光线，并使反射角等于入射角；在法线右侧的水中斜向下作出折射光线，使折射角小于入射角，如图所示：
