按要求完成下列光路图（1）补充光路（2）在框中安上合适的透镜（3）如图所示的光屏上出现了蜡烛的像 请

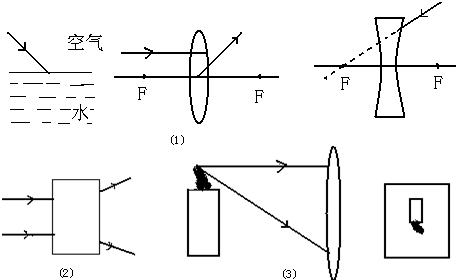

按要求完成下列光路图 （1）补充光路 （2）在框中安上合适的透镜 （3）如图所示的光屏上出现了蜡烛的像，请画出两条入射光的折射光线

参考解答

413***107

2024-12-21 15:42:31



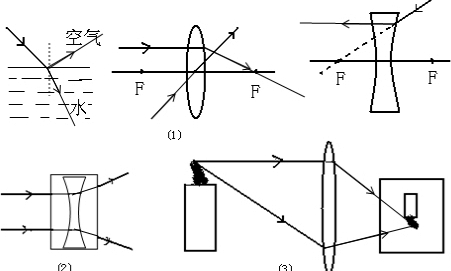

（1）先画出法线，然后根据反射角等于入射角画出反射光线；在法线右侧的水中斜向下作出折射光线，使折射角小于入射角，如图： （2）折射光线与入射光线相比，远离主光轴偏折，光线发散了，故填入凹透镜； （3）光屏上蜡烛的像是实像，是由实际光线会聚而成的．来自烛焰尖部的光经透镜折射后会聚在光屏上组成烛焰尖部的像，所以，将入射光线与像中的烛焰尖部连接起来即可得到相应的折射光线，如图所示
