放大器及其输出回路图解如图2．4．6所示。已知晶体管的共基极电流放大系数α=0．98 试确定电源电压

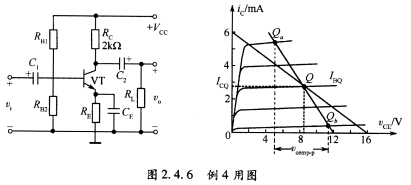

放大器及其输出回路图解如图2．4．6所示。已知晶体管的共基极电流放大系数α=0．98，试确定电源电压VCC、静态工作点Q(VCEQ，ICQ)、电路中电阻RE和负载电阻RL约为多少?说明该放大器可能输出的最大不失真电压动态范围约为多少伏?
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***103
2024-11-24 06:29:10
正确答案：由直流负载线AB可得VCC=16V静态工作点电压和电流约为Q(8．5V2．8mA)。由
得到RE=650Q。由交流负载线CD可知其斜率约为
即
再由RL=RC／／RL=1．25kΩ解得RL=3．33kΩ。可取标称数值RL=3．3kΩ。由该放大器可能达到的最高瞬时工作点Qa和最低瞬时工作点Qb确定的工作范围可知该放大器可能输出的最大不失真动态范围约为Vcemp-p=11．5V一5V=6．5V。
对图解分析法，应理解直流负载线和交流负载线的来历，斜率陡的那条直线为交负载线，直流负载线和交流负载线相交于Q点。直流负载线表明放大器的直流工作情况，用它可以确定静态工作点，交流负载线表明放大器交流工作情况，在输入信号幅度一定时可以确定放大器的输出信号幅度，还可以确定放大器可能输出的最大不失真动态范围。
