图4．4．3为二阶高通滤波器电路 若R1=R2=10kΩ RF=10kΩ R3=20kΩ C1=C2
图4．4．3为二阶高通滤波器电路，若R1=R2=10kΩ，RF=10kΩ，R3=20kΩ，C1=C2=47nF，试计算品质因数Q和fn。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***103
2024-11-24 06:14:55
正确答案：直接利用分析结论得到
再根据

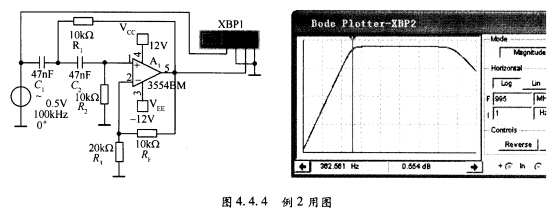

计算得到Q=0．67。二阶高通滤波器的仿真电路和仿真结果如图4．4．4所示。从对数幅频特性曲线可知fn=362．6Hz它与理论计算结果基本一致。
这是二阶高通滤波器的典型电路，其传输函数具有标准形式，求解性能指标可直接利用分析结论。
