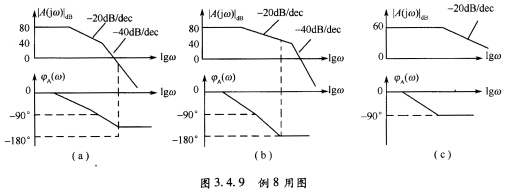

放大器的频率特性如图3．4．9所示 判断图(a)～(c)表示的系统哪个稳定 哪个不稳定。 请帮忙给出
放大器的频率特性如图3．4．9所示，判断图(a)～(c)表示的系统哪个稳定，哪个不稳定。
请帮忙给出正确答案和分析，谢谢！
参考解答
420***103
2024-11-24 06:10:57
正确答案：由题解分析可知对于图(a)当相移为一180°时增益已小于0dB当增益为0dB时相位未达到一180°故这是一个稳定系统。同理可判定图(b)为不稳定系统图(c)为稳定系统。
判断一个系统是否稳定只要看增益裕量和相位裕量是否满足稳定条件即可。工程上规定增益裕量为MG=10dB，相位裕量为Mφ=45°。按照定义它们均大于零。
