在图2．4．19所示电路中 已知一个具有主极点频率的直流放大器的低频电压放大倍数为Avo=一20倍

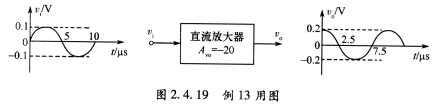

在图2．4．19所示电路中，已知一个具有主极点频率的直流放大器的低频电压放大倍数为Avo=一20倍，当在其输入端输入一个电压波形vi时测得输出端电压vo的波形如图中所示。试确定该放大器的通频带约为多少?
请帮忙给出正确答案和分析，谢谢！
参考解答
406***103
2024-11-24 06:23:41
正确答案：输入信号周期为10μs则信号频率为100kHz。如果该频率处在放大器的通频带内放大器的输出信号幅度应为2V题中给出输出信号幅度为0．2V说明该信号频率已在通频带外。根据频率响应波特图可知在通频带以外频率每提高10倍增益将下降20dB(10倍)附加相移达到90°。由所给输出波形可知增益刚好下降了10倍而时间延迟了2．5μs即附加相移为一90°所以该放大器的通频带约为100kHz／10=10kHz。该频率点上幅度比低频区下降3dB、附加相移为一45°。
因题中表明是有主极点频率的直流放大器，故通频带等于主极点频率，也是放大器的上限截止频率。确定放大器的通频带应从输出信号相对于输入信号的幅度和相位两方面考虑，根据通频带定义，找到幅度下降3dB、附加相移达到一45°的频率点即为放大器的上限频率(通频带)。
