试求图3．1所示电路中的电压U0及4V电压源的输出功率。 请帮忙给出正确答案和分析 谢谢！
试求图3．1所示电路中的电压U0及4V电压源的输出功率。
请帮忙给出正确答案和分析，谢谢！
参考解答
490***105
2024-12-08 02:41:09

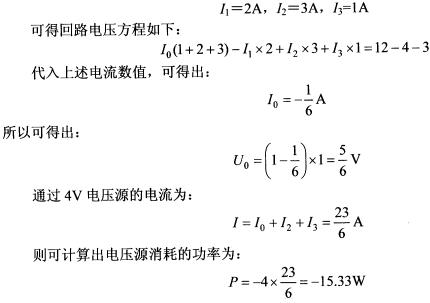

正确答案：由于如图3．1所示的电路中所含电流源比较多所以可利用回路电流法求解电路这样可以利用的已知量比较多计算比较方便。计算电路如图3．2所示。
可将电路分为4个回路回路电流分别用I0、I1、I2和I3表示方向按图3—2中箭头所指示的方向。 利用回路法则可知：
由于如图3．1所示的电路中所含电流源比较多,所以可利用回路电流法求解电路,这样可以利用的已知量比较多,计算比较方便。计算电路如图3．2所示。可将电路分为4个回路,回路电流分别用I0、I1、I2和I3表示,方向按图3—2中箭头所指示的方向。利用回路法则,可知：
