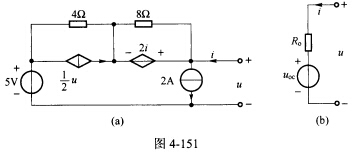

(解放军信息工程大学2008年考研试题)如图4一15l(a)所示电路的戴维南等效电路如图4一151(
(解放军信息工程大学2008年考研试题)如图4一15l(a)所示电路的戴维南等效电路如图4一151(b)所示。请确定图4一151(b)中的uoc及R0。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-08 02:28:45
正确答案：根据各元件的VCR方程列写KVL方程可得： u=2i+4(0．5u+i一2)+5=6i+2u一3→u=一6i+3 所以有： uoc=3VR0=-6Ω
根据各元件的VCR方程,列写KVL方程,可得：u=2i+4(0．5u+i一2)+5=6i+2u一3→u=一6i+3所以有：uoc=3V,R0=-6Ω
