(南京理工大学2009-2010年第1学期期末试题)含理想二极管的电路如图3-94所示 试作其u～i
(南京理工大学2009-2010年第1学期期末试题)含理想二极管的电路如图3-94所示，试作其u～i伏安特性曲线。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-08 01:58:35

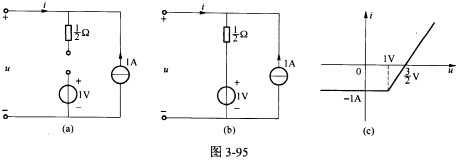

正确答案：uD=u一0．5iD一1。如图3—95(a)所示当VD截止时iD=0uD=u一1＜0即u＜1V时i=-1A。如图3—95(b)所示当VD导通时uD=0u=0．5(i+1)+1=0．5i+1．5。这样可画出u-i伏安特性曲线如图3-95(c)所示。
uD=u一0．5iD一1。如图3—95(a)所示,当VD截止时,iD=0,uD=u一1＜0,即u＜1V时,i=-1A。如图3—95(b)所示,当VD导通时,uD=0,u=0．5(i+1)+1=0．5i+1．5。这样,可画出u-i伏安特性曲线如图3-95(c)所示。
