(清华大学2005年考研试题)电路如图3一4所示 图中电压源和电流源是角频率为ω的同频正弦量。用回路
(清华大学2005年考研试题)电路如图3一4所示，图中电压源和电流源是角频率为ω的同频正弦量。用回路电流法分别列写出求解图中指定的回路电流所需的时域方程和正弦稳态下的相量方程(不必求解)。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-08 01:38:50
正确答案：(1)瞬时值形式的回路方程。各回路电流如图3—5所示设电流源iS两端的电压为ui则瞬时值形式的回路方程为：

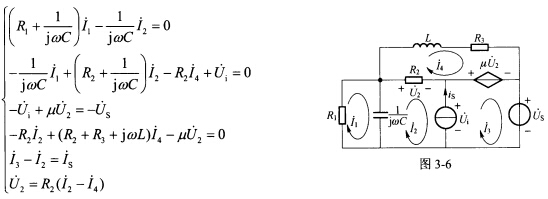

(2)相量形式的回路方程。相量模型如图3-6所示。相量形式的回路方程为：
(1)瞬时值形式的回路方程。各回路电流如图3—5所示,设电流源iS两端的电压为ui,则瞬时值形式的回路方程为：(2)相量形式的回路方程。相量模型如图3-6所示。相量形式的回路方程为：
