有直流电路如图3-3所示 已知R1=lOΩ R2=l0Ω R3=4Ω R4=3Ω R5=2Ω Us1
有直流电路如图3-3所示，已知R1=lOΩ，R2=l0Ω，R3=4Ω，R4=3Ω，R5=2Ω，Us1=20V，Us2=4V，Is=lA，电流控制电压源Ucs＝4I。求各独立源供出的功率。
请帮忙给出正确答案和分析，谢谢！
参考解答
473***105
2024-12-08 01:10:23
正确答案：由题意可知由于R4与电流源串联所以不能列入到自导和互导中。根据节点电压法可画出计算电路如图3-4所示。

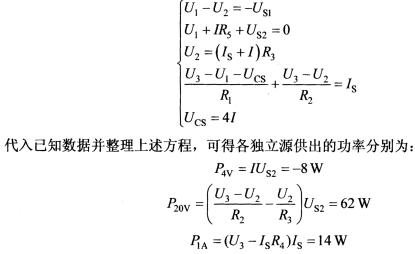

利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL)可列出节点电压方程如下。
由题意可知,由于R4与电流源串联,所以不能列入到自导和互导中。根据节点电压法,可画出计算电路如图3-4所示。利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL),可列出节点电压方程如下。
