(同济大学2003年考研试题)应用节点电压法列写如图3一38所示电路中的节点电压方程标准式。请帮

大学本科已帮助：人时间:2024-12-08 02:20:25

(同济大学2003年考研试题)应用节点电压法，列写如图3一38所示电路中的节点电压方程标准式。

请帮忙给出正确答案和分析，谢谢！

490***105

2024-12-08 02:20:25



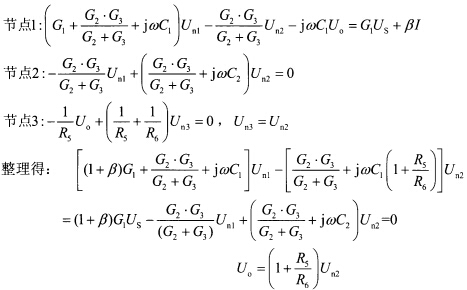

正确答案：根据G₁的压流关系可得：I=G₁(U_S—U_n1)对图示节点l、节点2和节点3列出节点电压方程可得：
根据G1的压流关系,可得：I=G1(US—Un1)对图示节点l、节点2和节点3列出节点电压方程,可得：
