参考解答
490***105
2024-12-06 07:26:35

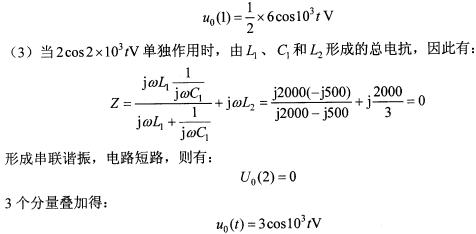

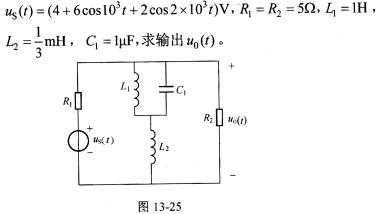

正确答案：分析图13．25所示电路可知电压源包含直流成分和谐波成分需要利用叠加原理分别对电路进行计算。

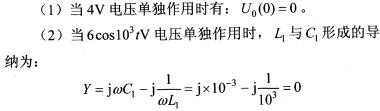

形成并联谐振相当于开路所以可得：
分析图13．25所示电路可知,电压源包含直流成分和谐波成分,需要利用叠加原理分别对电路进行计算。形成并联谐振,相当于开路,所以可得：
