(清华大学2006年考研试题)电路如图14—8所示。已知us=e-1[ε(t)-ε(t-1)]A i
(清华大学2006年考研试题)电路如图14—8所示。已知us=e-1[ε(t)-ε(t-1)]A，iL(0-)=5A，uc(0-)=1V。用拉氏变换法计算电容上电压uc(要求画出运算电路模型)。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***105
2024-12-06 07:04:28
正确答案：利用拉氏变换得到电压源电压us(t)的像函数为：

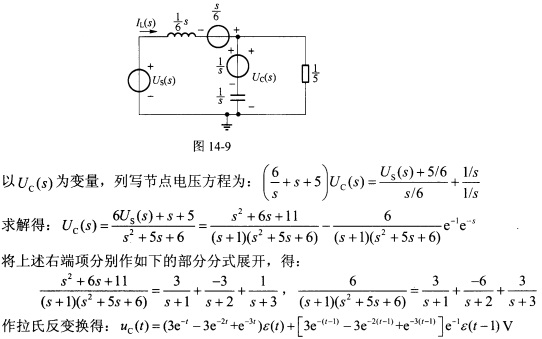

运算电路模型如图14-9所示。
利用拉氏变换,得到电压源电压us(t)的像函数为：运算电路模型如图14-9所示。
