(清华大学2007年考研试题)如图13-1所示的周期性非正弦电路中 电源电压为us(t)=。(1)求
(清华大学2007年考研试题)如图13-1所示的周期性非正弦电路中，电源电压为us(t)=
。(1)求电流i2及其有效值；(2)求电源us发出的平均功率。
请帮忙给出正确答案和分析，谢谢！
参考解答
456***105
2024-12-06 07:28:55

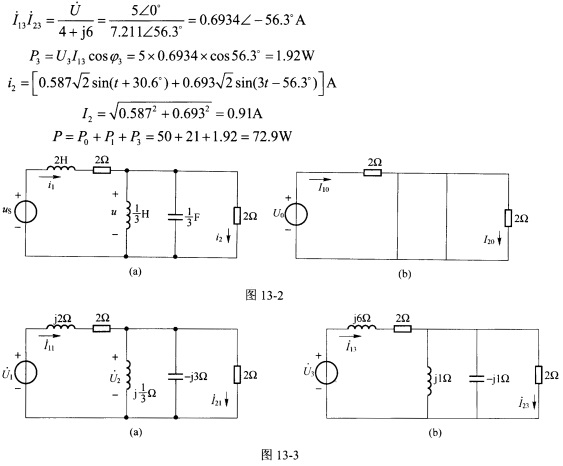

正确答案：题图所示电路可化简为如图13—2(a)所示的电路。10V直流电压源单独作用时等效电路如图13—2(b)所示。电压源基波(ω=1rad／s)单独作用时等效电路如图13-3(a)所示。设RLC并联部分的阻抗为Z2则：Z2=(jl／3)∥(一j3)∥2=0．3685∠79．38°=(0．0679+j0．3622)Ω
电压源三次谐波(ω=3rad／s)单独作用时等效电路如图13—3(b)所示LC并联电路发生谐振(开路)：
题图所示电路可化简为如图13—2(a)所示的电路。10V直流电压源单独作用时,等效电路如图13—2(b)所示。电压源基波(ω=1rad／s)单独作用时,等效电路如图13-3(a)所示。设RLC并联部分的阻抗为Z2,则：Z2=(jl／3)∥(一j3)∥2=0．3685∠79．38°=(0．0679+j0．3622)Ω电压源三次谐波(ω=3rad／s)单独作用时,等效电路如图13—3(b)所示,LC并联电路发生谐振(开路)：
