（1）如图1所示 一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线．（2）在图2中画出力

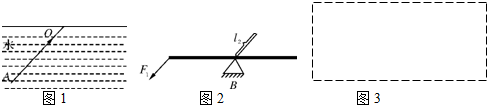

（1）如图1所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线． （2）在图2中画出力F1的力臂和力臂l2对应的力F2． （3）小雨的房间里，天花板吊灯由3个灯泡组成，学习桌上安装了一个学习台灯，床头安装了一可调亮度的床头灯．现在，给你一个电源、3个开关、5个灯泡、一个滑动变阻器和若干导线，请设计一个可以实现小雨房间照明情况的电路，将电路图画在方框内．

参考解答

490***107

2024-12-21 14:19:00



（3）首先画出法线，在发生反射时，反射角等于入射角；光从水中斜射入空气中，折射角大于入射角，折射光线远离法线． 故答案为： （2）过支点做力F1作用线的垂线段，再标出垂直符号和力臂符号L1； 已知力臂L2，它与力F2的作用线垂直，方向斜向下，如图所示： （3）根据题目要求5个灯泡并联，一个开关在3个天花板吊灯并联后的干路上，另两个灯泡分别由一个开关控制，在各自的支路上，滑动变阻器应与床头灯串联，如图：
