按要求完成下列作图．（1）如图甲一物体以某一初速度冲上光滑斜面 请作出该物体受力的示意图．（2）如图

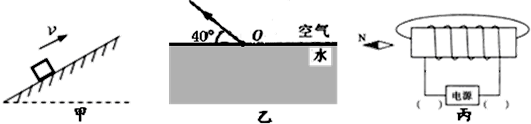

按要求完成下列作图． （1）如图甲一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图． （2）如图乙为某段从水里射向空气的折射光线，请画出入射光线和反射光线． （3）如图丙所示根据图中小磁针的N极，标出通电螺线管的磁感线方向，并在括号内标出电源的正负极．

参考解答

4j8***107

2024-12-21 14:10:05



（1）物体以某一初速度冲上光滑斜面时，不受摩擦力的作用，受到的力有重力G和支持力F．重力的方向竖直向下；支持力的方向垂直与支持面向上．该物体受力的示意图如下： ． （2）由图知，折射角为50°，光线由水斜射如空气，折射角大于入射角，所以入射角小于50°，反射角也小于50℃．作图如下： ． （3）由小磁针的指向可以确定通电螺线管的左端为N极，所以磁感线从左端到右端；根据安培定则判定知：电源的右侧是正极，左侧是负极．作图如下：
