作图题：（1）如图所示 小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线 但未标出

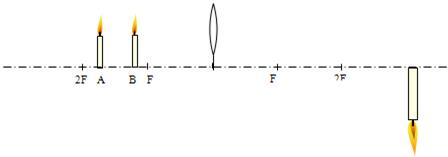

作图题： （1）如图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜． （2）如图所示，使用羊角锤拔钉子，动力作用在锤柄上A点．请作出拔钉子时所用最小动力F的示意图． （注意：请在图上保留为确保作图准确所画的辅助线） （3）如图所示，小球正在水中上浮，画出小球所受力的示意图． （4）蜡烛在B处所成的像已在下图中画出，请你根据凸透镜成像的规律画出它放在A处时所成像的大概位置．

参考解答

463***107

2024-12-21 14:10:30



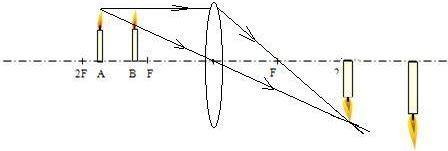

（1）人看到了球，是球反射的光线经平面镜反射后，进入人眼，由此可标出光线的方向； 根据反射定律知：反射角等于入射角，做出入射光线、反射光线夹角的角平分线即为法线，过入射点且垂直于法线的位置即为平面镜的位置，如图： （2）连接支点和动力作用点，即为最长动力臂，根据力和力臂的垂直关系可做出最小动力F如图： （3）正在上浮的球受到重力和浮力，且浮力大小大于重力，如图： （4）根据透镜光路图的两条特殊光线可确定A蜡烛的像： ①平行于主光轴的光线经透镜折射后经过焦点； ②过光心的光线，传播方向不变；如图：
